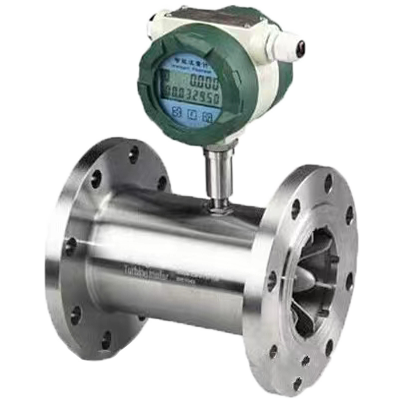

液體法蘭式渦輪流量計介紹▼▼▼

       液體渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。

       A、現場顯示型：與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。

       B、脈沖輸出型：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。

       C、4～20mA輸出型：輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器大流量，流量范圍見渦輪流量傳感器銘牌。

       D、分體遠傳顯示型：外電源供電220VAC，信號傳輸距離：顯示儀帶4~20mA輸出并能與計算機連接。

液體法蘭式渦輪流量計特點▼▼▼

       1、精度高，一般可達±1%R、±0.5%R；

       2、重復性好，如經常校準或在線校準可得到的精度；

       3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；

       4、所有有效數據掉電后保持10年不丟；

       5、范圍度寬，中大口徑可達1:20，小口徑為1:10；

       6、結構緊湊輕巧，安裝維護方便，流通能力大；

       7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。

液體法蘭式渦輪流量計技術參數▼▼▼

液體法蘭式渦輪流量計選型▼▼▼

       1、測量介質。渦輪液體流量計是一種速度式流量計，它先將介質的流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。它的原理，決定了它的測量介質類型，只能是氣體，或者是水、純水、有機液、無機液等無纖維、顆粒雜質的液體。因?yàn)槔w維、顆粒雜質等可能會纏繞住渦輪的葉片，或者對其造成損失，繼而導致測量精度受到影響，甚至停止轉動。

       2、管道口徑。不同于其他流量計，渦輪液體流量計的口徑可以做到很小，理論上可以做到DN4，而其他流量計一般都只能做到DN15以上。但是渦輪液體流量計的口徑上限也很小，理論上只能做到DN200，也能適用市場上大部分的需求了。渦輪多用于一些高精度的使用場合，比如定量控制上，會用到渦輪液體流量計的很多。

       3、測量精度。渦輪液體流量計的精度也有好幾個等級，常規的有0.5級，1.0級。這兩個等級基本能滿足大部分工業現場的需求了。但是，在一些精度要求比較高的場合，往往就需要更高的等級。別擔心，別的流量計很少能達到，但是我們的渦輪液體流量計精度是可以做到0.2級的哦，是不是很厲害呢?

       4、介質黏度。前面說到了渦輪液體流量計的原理，渦輪液體流量計是利用介質的流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。原理決定了，渦輪液體流量計不適用于測量過于黏稠的液體，不然會影響葉輪的轉動(這種情況下比較適合用橢圓齒輪流量計)。理論上說，渦輪液體流量計的介質黏度要小于5×10-6m2/s(大于5×10-6m2/s的液體，要對流量計進行實液標定后使用)，通俗的說，要黏度比食用油小的。

       5、公稱壓力。按照目前市場上需求，主要有1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.3Mpa(其它壓力等級可定制，按協議供貨)。

       6、介質溫度。按照目前市場上需求，主要溫度范圍是-20℃～+120℃(不銹鋼測量管)，如果需要更大范圍的話，可以向廠家咨詢，能否定制。

       7、供電電源。按照目前市場上需求，主要有3.6V鋰電池；12VDC；24VDC三種供電方式可選，大家可以按照現場工況挑選適合自己的供電方式。

       8、輸出信號。按照目前市場上需求，主要有三線制脈沖輸出、兩線制4-20mA輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊和RS232通訊。

液體法蘭式渦輪流量計應用場景▼▼▼

    液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。

液體法蘭式渦輪流量計安裝事項▼▼▼

       液體渦輪流量計的安裝有法蘭連接、螺紋連接及夾裝式三種方式。安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應大于等于20倍管徑，下游直管段大于等于5倍管徑。

       儀表的傳感器應遠離外界磁場，如不能避免，應采取必要的措施。為了檢修時不至于影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道。傳感器露天安裝時，要做好防水處理。傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。

       液體渦輪流量傳感器可水平、垂直安裝，垂時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。直管段內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。

我們能提供的服務  ▼▼▼

A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
