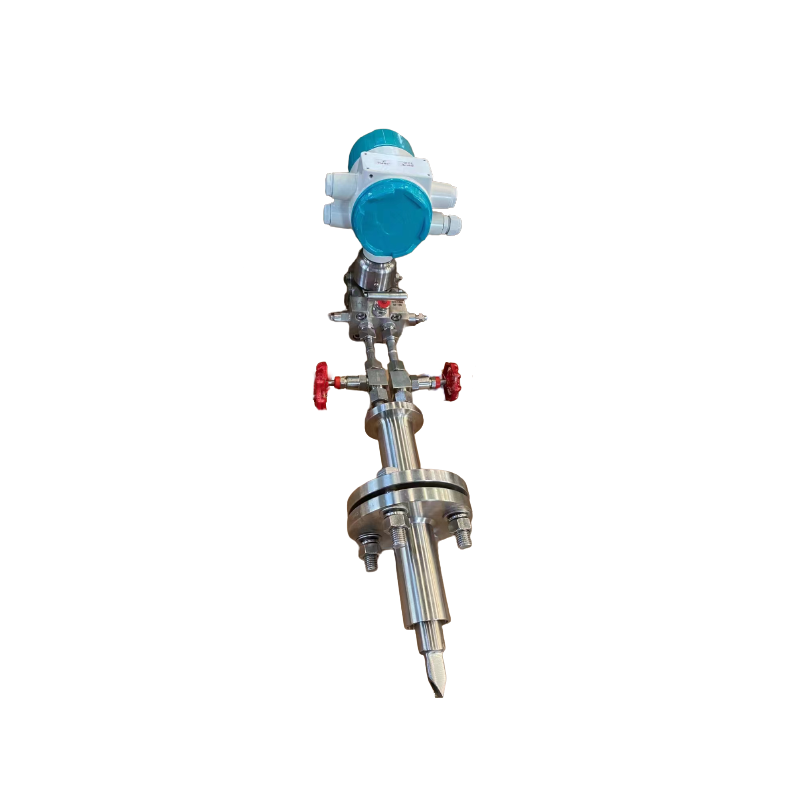

畢托管流量計介紹▼▼▼

      畢托管流量計的前身是一種智能探針式流量計，屬于一種皮托管原理的流量計，具有節能、可靠性高、安裝簡便、耐高溫高壓、測量范圍廣等優點，在液化氣、天然氣、煤氣、空氣、水、焦油、化工物業料等各種流體介質的流量測量中十分常見。

      畢托管流量計工作原理：當被測流體進入畢托管流量計后，首先經過導流孔進入測量腔內，在節流件作用下產生收縮變形并引起局部渦流形成負壓差；當被測流體流過導流孔的瞬時，由于慣性作用使流速降低而產生正壓力；該壓力與由節流件形成的靜壓差平衡后通過取壓口引出。

       畢托管流量計由一次測量原件寬量程傳感器、高精度差壓變送器、流量積算儀組成；作為流量測量的傳感器配合差壓變送器測出壓力差，將差壓信號轉換成4~20mA標準電信號，引入流量計或直接將其轉換為數字信號，顯示差壓、壓力、溫度、瞬時流量、累積流量等參數。

畢托管流量計特點▼▼▼

       1.安裝簡便：只需在管道合適的位置上打一個相當?shù)目?，把一次元件探針插入管道中心，即可方便地進行安裝；

       2.測量范圍廣：流量在0.2t\h～50000t\h都可以測量。對低流速、小流量、大管徑測量效果更好。

       3.無需維護：一次測量元件探針本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應的電流進行校驗。

       4.耐高溫高壓：一次元件智能探針材質選用(根據不同介質選用特種鋼)，可耐介質溫度650℃，介質壓力32MPa。

畢托管流量計技術參數▼▼▼

畢托管流量計選型▼▼▼

        在流量計選型時我們應該從流體特性、儀表性能、安裝條件以及經濟因素這幾個方面去考慮：

        1.流體特性主要指燃?xì)獾膲毫Α囟?、密度、黏度、壓縮性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。

        2.儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。

        3.安裝條件是指燃?xì)饬飨?、管道走向、上下游直管道長度、管徑、空間位置及管件等，這些都會影響燃?xì)饷簹饬髁坑?jì)的準確運行、維護保養和使用壽命。

        4.經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受燃?xì)饷簹饬髁坑?jì)的性能、可靠性、壽命等影響。

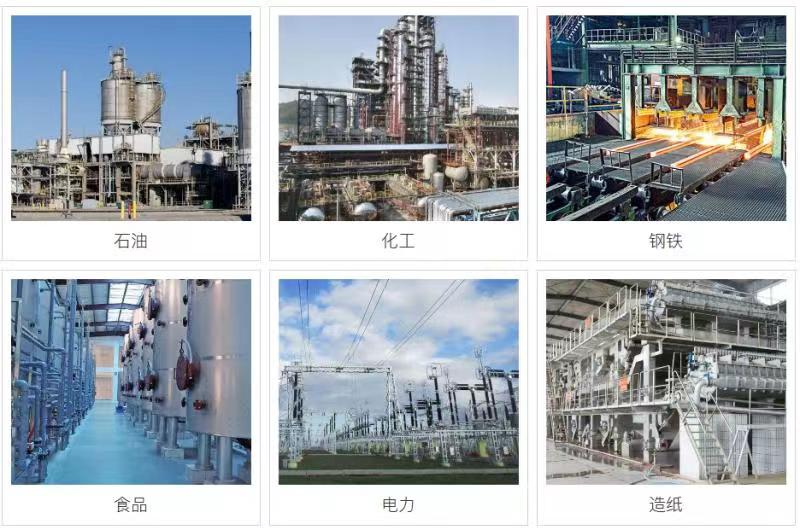

畢托管流量計應用場景▼▼▼

       畢托管流量計是測量液體、氣體和蒸汽流量的儀表。它具有結構簡單、堅固耐用，安裝使用方便等特點，廣泛應用于石油、化工等工業部門以及城市供水系統。

畢托管流量計安裝注意事項▼▼▼

       1、安裝畢托管流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

       2、拆裝流量計時，對磁感應部分不能碰撞。

       3、投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

       4、安裝畢托管流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。

       5、流量計本體選區用316不銹鋼材料以防腐，如是防爆區還必須是防爆結果。

       6、軸承一般有炭化鎢，聚四氟乙烯，碳石墨三種規格：碳化鎢的精度高，它作為工業控制的標準件；聚四氟乙烯，碳石墨能防腐，一般在化工場所考慮。軸承的壽命流速的平方成正反比，故流速在大流速的1\3速度比較好。

       7、感應探頭是檢測轉動體的運動并把它轉化為脈沖數字電信號，它電磁線圈電壓輸出值接近正弦曲線，脈沖信號的頻率范圍隨測量的流量大小成線性變化，典型的范圍為10:1，25:1;和100:1三種規格。電磁線圈的電阻一般小于2000Ω，大于該值可能損壞。

我們能提供的服務  ▼▼▼

A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
